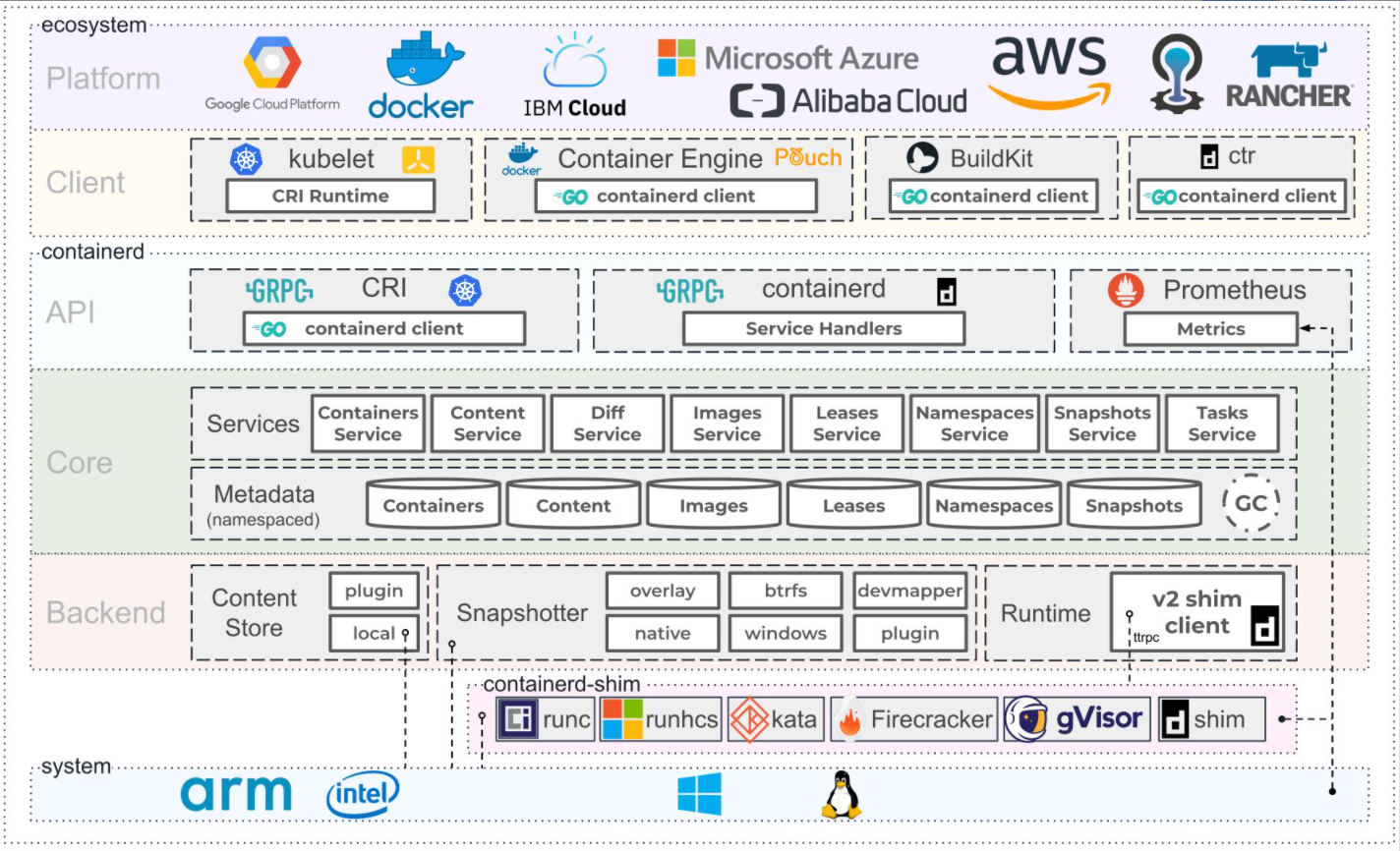

架构图

Containerd设计的目的是为了嵌入到Kubernetes中使用，它是一个工业级的容器运行时，不提供给开发人员和终端用户直接使用，这样就避免了与Docker产生竞争，但事实上，Containerd已经实现大多数容器管理功能，例如：容器生命周期管理、容器镜像传输和管理、容器存储与网络管理等。

• Containerd 采用标准的 C/S 架构

• • 服务端通过 GRPC 协议提供稳定的 API
• • 客户端通过调用服务端的 API 进行高级的操作

• 为了实现解耦，Containerd 将不同的职责划分给不同的组件，每个组件就相当于一个子系统（subsystem）。连接不同子系统的组件被称为模块。

• Containerd 两大子系统为：

其中，每一个子系统的行为都由一个或多个模块协作完成（架构图中的 Core 部分）。每一种类型的模块都以插件的形式集成到 Containerd 中，而且插件之间是相互依赖的。

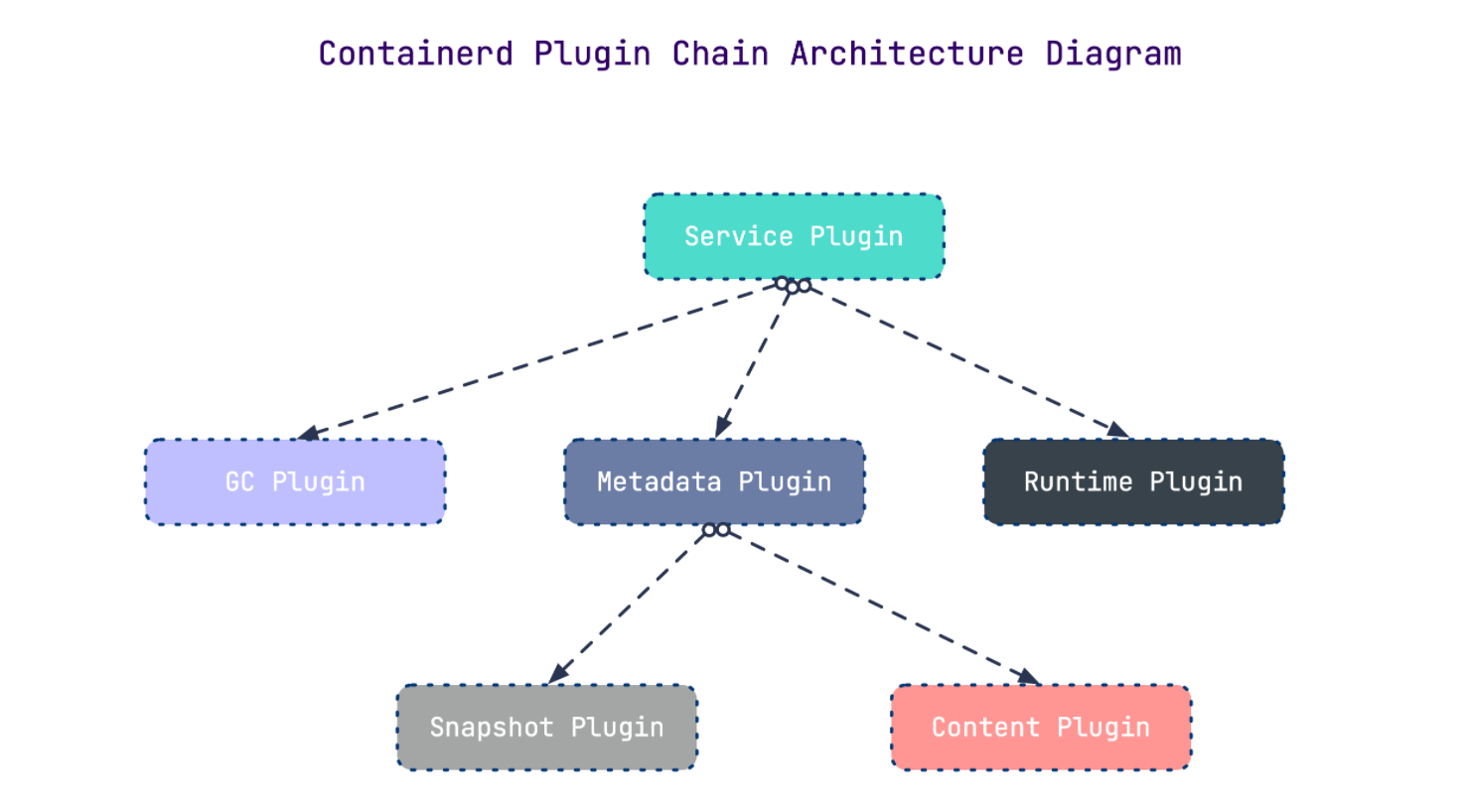

例如，上图中的每一个长虚线的方框都表示一种类型的插件，包括 Service Plugin、Metadata Plugin、GC Plugin、Runtime Plugin 等，其中 Service Plugin 又会依赖 Metadata Plugin、GC Plugin 和 Runtime Plugin。每一个小方框都表示一个细分的插件，例如 Metadata Plugin 依赖 Containers Plugin、Content Plugin 等。

• • Bundle : 在 Containerd 中，Bundle 包含了配置、元数据和根文件系统数据，你可以理解为容器的文件系统。而 Bundle 子系统允许用户从镜像中提取和打包 Bundles。
• • Runtime : Runtime 子系统用来执行 Bundles，比如创建容器。

常用插件

• Content Plugin : 提供对镜像中可寻址内容的访问，所有不可变的内容都被存储在这里。

• Snapshot Plugin : 用来管理容器镜像的文件系统快照。镜像中的每一个 layer 都会被解压成文件系统快照，类似于 Docker 中的 graphdriver。

• Metrics : 暴露各个组件的监控指标。

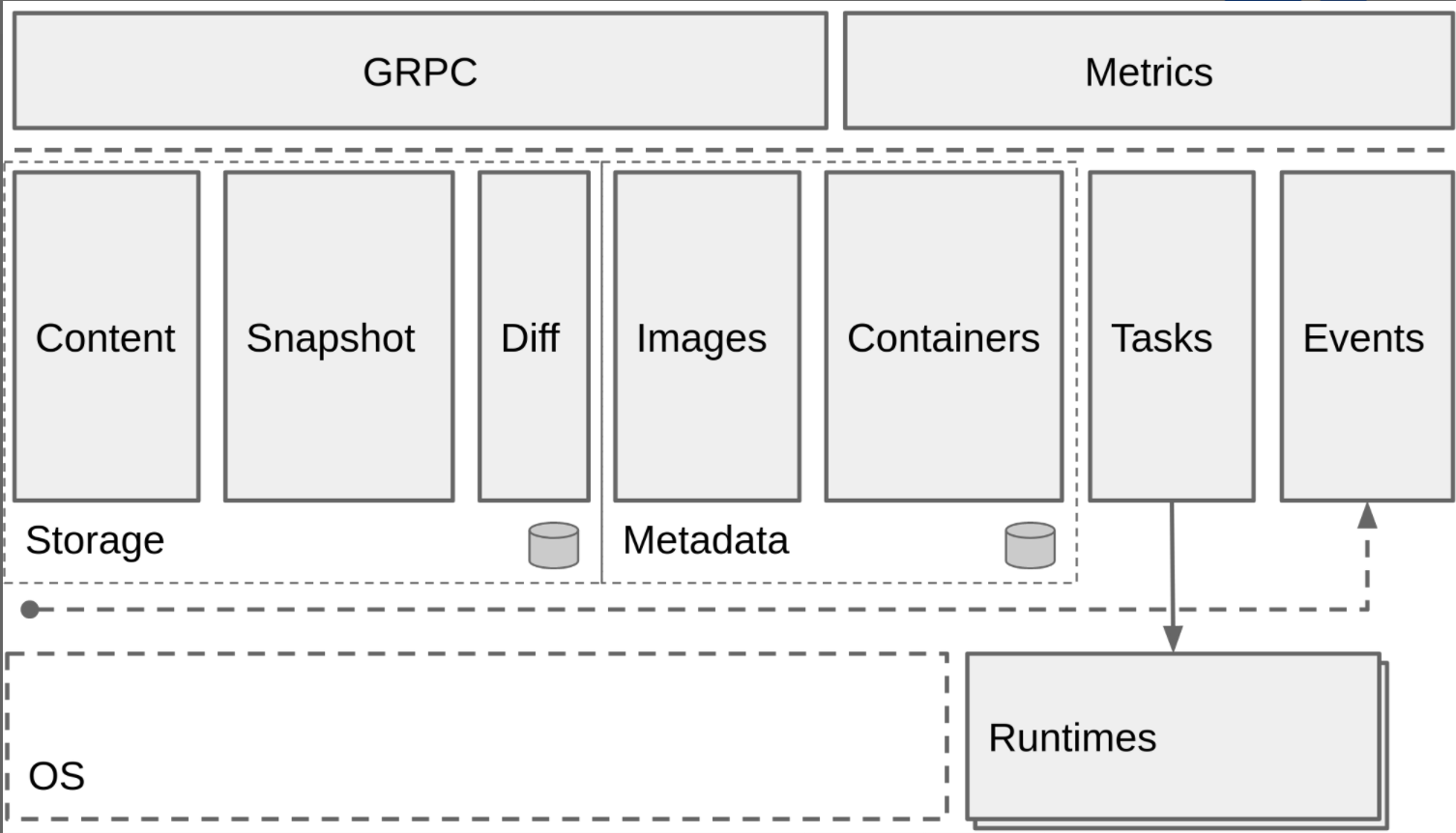

架构缩略图

Containerd 被分为三个大块：Storage、Metadata 和 Runtime
